Назначение: - для безопасного и компактного присоединения круглых медных или алюминиевых проводников со специальной или без специальной подготовки.
• Зажимы наборные измерительные серии ЗНН
- маркировка – для цифровой маркировки токоведущих линий;
- для присоединения измерительных приборов в электрических цепях.
В ассортименте ТМ TDM ELECTRIC имеются аналогичные плавкие вставки типов: Н520Т; Н520Б ВПТ; ВПБ (быстродействующие и замедленного срабатывания).
- винтовые перемычки – для электрического и механического соединения зажимов серии ЗНН при помощи поперечного винтового присоединения;
- разделители – для разделения зажимов на подгруппы;
• Зажимы наборные серии ЗНН для плавких вставок 5х20 мм
• Аксессуары для зажимов серии ЗНН
- ограничители серии ЗНН – для изолированной, надежной и неподвижной фиксации модульного оборудования на DIN-рейке (35 мм).
Также служат посадочной основой для держателей маркировки серии ЗНН;
- заглушки – для изоляции токопроводящей сердцевины зажимов серии ЗНН;
- держатели маркировки – для интеграции маркировки групп зажимов серии ЗНН.
• Зажимы серии ЗНН
- являются держателями стеклянных цилиндрических плавких вставок 5х20 мм с номинальным током до 6,3 А (плавкая вставка приобретается отдельно).
Применение: В технологическом оборудовании в качестве комплектующих.
НКУ различного назначения.
Преимущества: Надежная фиксация многожильных круглых проводников без использования специальной подготовки (оконцевание наконечником).
Выступающий за очертания разделитель групп обеспечивает оптическое и электрическое разделение зажимов ЗНН.
Новая усовершенствованная система клеммного зажима токоведущей жилы, которая не нуждается в протяжке винтов.

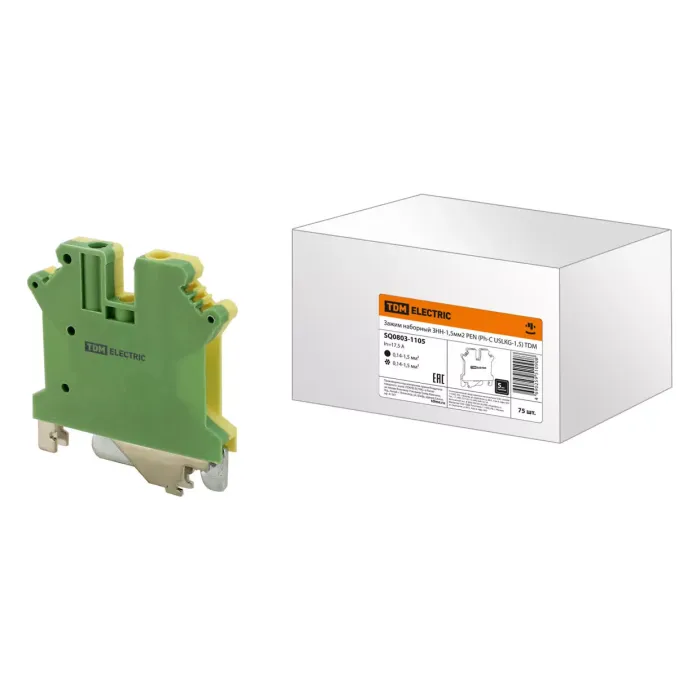

Заземляющие клеммы (PEN) обеспечивают надежный контакта с DIN-рейкой при помощи механической фиксации.
Крупная и четкая маркировка клеммных контактов.
Возможность подключения нескольких проводов.
Использование винтовых перемычек позволяет распределить потенциал на группу от 2-х до 10-ти зажимов ЗНН.
Универсальное крепление на DIN-рейку и G-образную рейку.
Материалы: Прижимные винты выполнены из стали.
Токоведущая пластина выполнена из латуни с гальваническим покрытием.
Корпус выполнен из негорючего полиамида (PA6.6).
