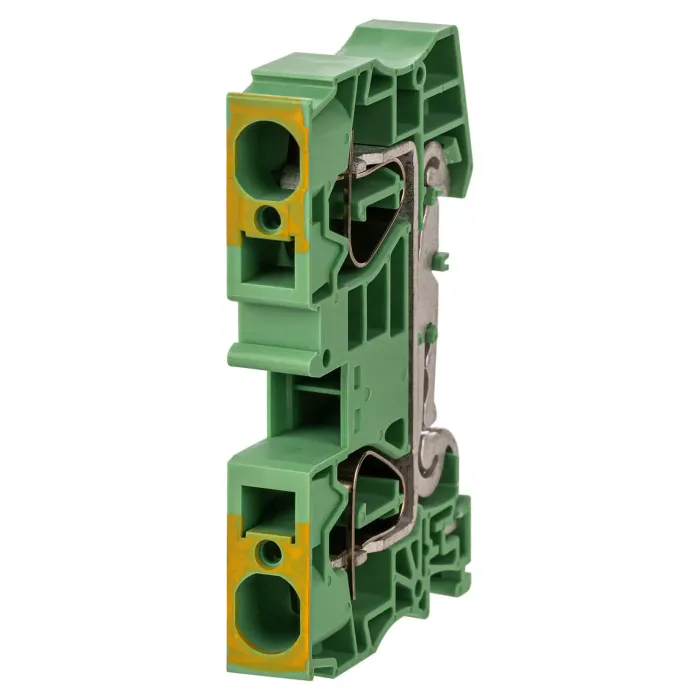

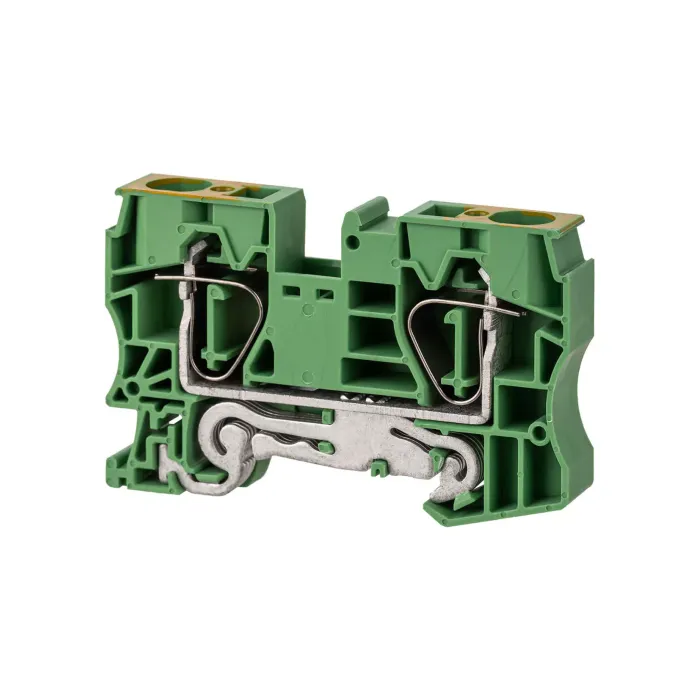

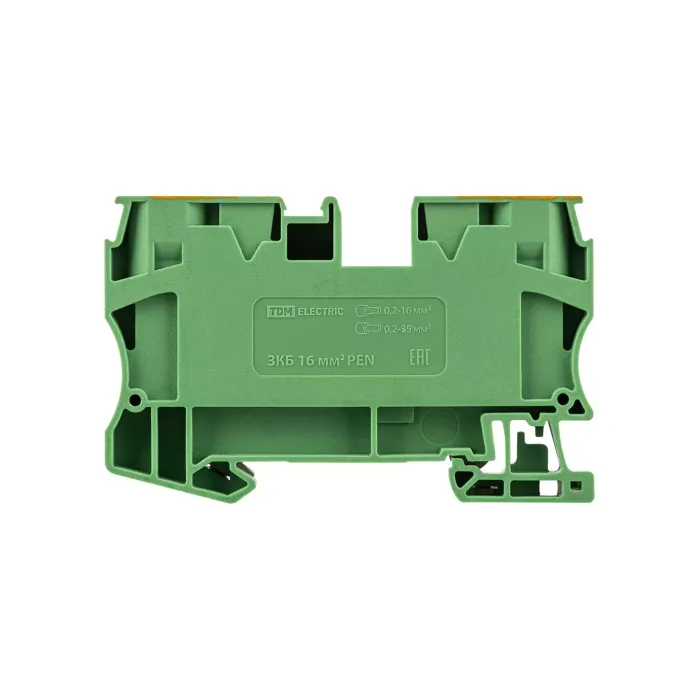

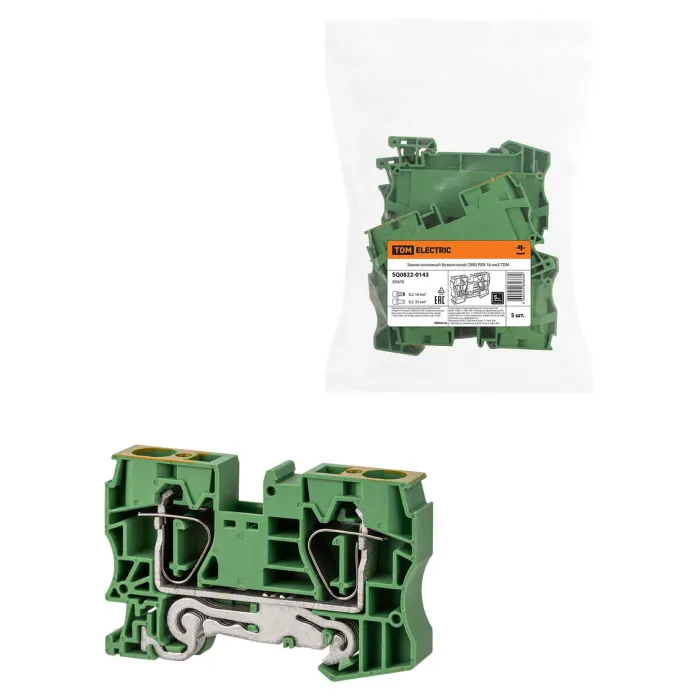

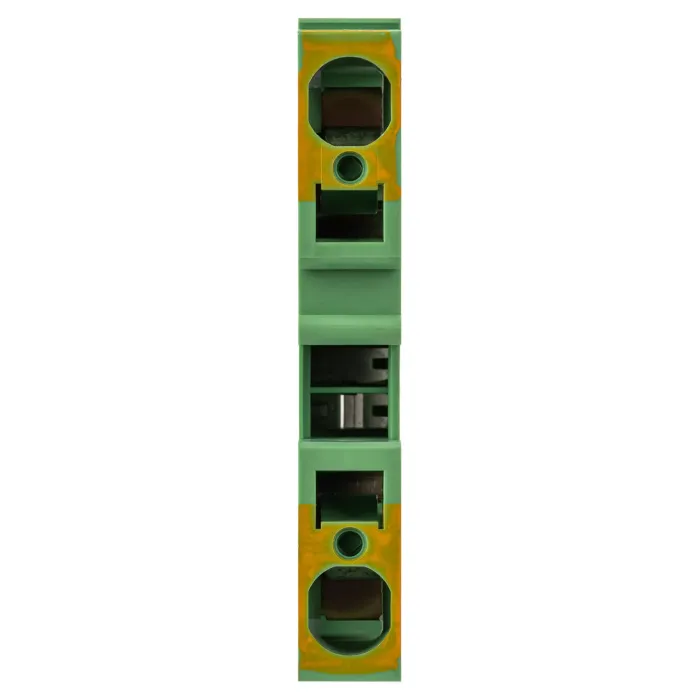

Зажим клеммный безвинтовой (ЗКБ) PEN 16мм2 TDM

Производитель: TDM

Модель: SQ0822-0143

Отзывы: (0)

По запросу

Характеристики: (смотреть все)

Возможно использование с функцией PEN

да

Высота (на мин. возможной высоте установки)

Длина

80,5

Изолированн.

да

Класс негорючести изоляц. материала согл. UL94

Описание товара
Характеристики

Отзывов0
Вопросы0

Назначение: Безопасное и компактное подключение фазных, нулевых и защитных проводников различного сечения.

Применение: Технологическое оборудование в качестве комплектующих. Шкафы, щиты, сборки.

Преимущества: Позволяет экономить до 50% площади монтажа (ДЗКБ). Простая двухступенчатая безвинтовая система крепления проводника делает монтаж быстрым и удобным. Возможность использования перемычек освобождает место для подключения кабеля и позволяет экономить место в шкафу. Надежная фиксация провода любого типа пружинным зажимом с автоматической регулировкой усилия прижима в зависимости от сечения проводника. Пружинная конструкция позволяет использовать клеммы в условиях повышенной вибрации, а качество зажима не зависит от режимов работы нагрузки.

Материалы: Токоведущая пластина выполнена из латуни с гальваническим покрытием. Корпус выполнен из цветного негорючего полиамида (PA66) Прижимная пружина выполнена из стали, покрытой бихроматом никеля.

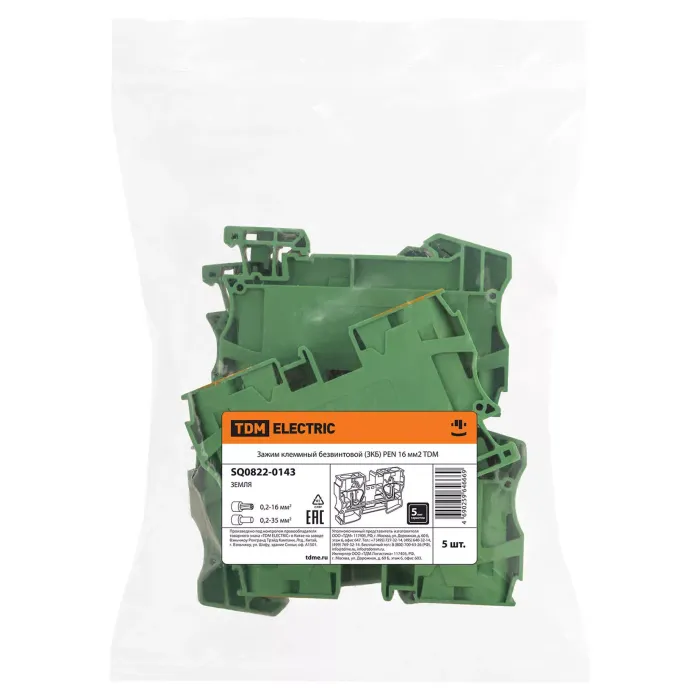

Упаковка: Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку ЗКБ 1,5 мм2 по 60 шт. ЗКБ 2,5 мм2 по 50 шт. ЗКБ 4 мм2 по 40 шт. ЗКБ PEN 1,5 мм2 по 60 шт. ЗКБ PEN 2,5 мм2 по 50 шт. ЗКБ PEN 4 мм2 по 40 шт. ЗКБ PEN 6 мм2 по 24 шт. ЗКБ 3 вывода 1,5 мм2 по 50 шт. ЗКБ 3 вывода 2,5 мм2 по 50 шт. ЗКБ 3 вывода PEN 1,5 мм2 по 50 шт. ЗКБ 3 вывода PEN 2,5 мм2 по 50 шт.

ETIM - 34

Возможно использование с функцией PEN

да

Высота (на мин. возможной высоте установки)

Длина

80,5

Изолированн.

да

Класс негорючести изоляц. материала согл. UL94

Количество зажимов на 1 уровень

Количество перемык. зажимов

Количество полюсов

Количество уровней

Материал изоляции корпуса

полиамид

Номин. (расчетное) напряжение

600...0

Номин. ток In

100

Позиция соединения

сверху

Поперечн. сечение подключ. многопроволочного (гибкого) провода

0,2...25

Поперечн. сечение подключ. однопроволочного (жесткого) провода

0,2...25

Поперечн. сечение подключ. тонкопроволочного провода без наконечника

0,2...25

Поперечн. сечение подключ. тонкопроволочного провода с наконечником

0,2...25

Поперечное сечение жилы

Проверено на взрывобезопасность по версии "Ex e"

нет

Рабочая температура

-30...40

Размер модуля

12,3

С защитой от прикосновения

да

С интегрированным тестовым гнездом

нет

С пломбировочной крышкой

нет

Соединенные внутри уровни (между собой)

да

Способ монтажа

din-рейка (с ω-профилем) 35 мм

Тип индикатора для индикации дефекта

нет (без)

Тип разделения

слайдер

Тип разъединения кросс-соединения

нет (без)

Тип электрич. соединения 1

соединение с пружинным зажимом

Тип электрич. соединения 2

соединение с пружинным зажимом

Требуется торцевая пластина

да

Цвет

зеленый

Ширина/размер ячейки

12,3
