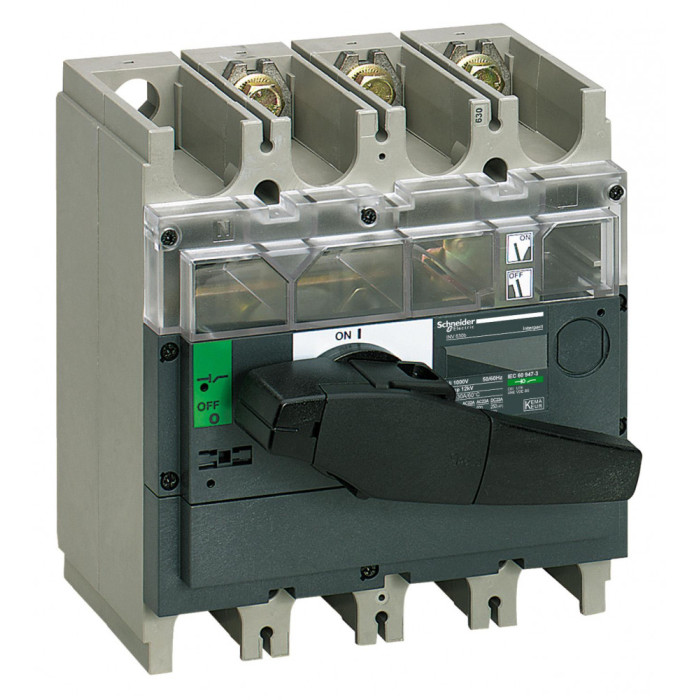

Выключатель-Разъединитель Inv250 3П 31166 Schneider Electric

N - Номин. продолжительный ток Iu, А:250 А
N - Количество полюсов:3
A - Степень защиты (IP), передняя сторона:IP40 (EV006415)
A - Тип элемента управления:Рукоятка поворот. удлинённая (широкий хват) (EV004095)
A - Цвет управляющего элемента:Черный (EV000206)
R - Номин. раб. напряжение, В:0...690 В
N - Количество выключателей/переключателей:1
L - С блокировкой/запираемый (-ая):Нет
L - Моторный привод встроенный:Да
A - Тип подключения силовой электрич. цепи:Винтовое соединение (EV000415)
L - Пригоден в качестве устройства аварийной остановки:Да
L - Пригоден в качестве главного выключателя:Нет
L - Пригоден в качестве предохранительного выключателя:Да
L - Пригоден в качестве сервисного выключателя:Нет
N - Номин. кратковременно выдерживаемый ток Icw, кА:8.5 кА
L - Подходит для напольного монтажа:Нет
L - Подходит для фронтал. монтажа через 4 отверстия:Нет
L - Подходит для фронтал. монтажа в центре:Нет
L - Подходит для установки в распределит. щит:Нет
L - Подходит для промежуточного монтажа:Да
N - Макс. допустимое раб. напряжение Ue AC, В:690 В
L - Моторный привод опционально:Да
L - Напряжение дополнит. расцепителя:Да
A - Конструкция прибора:Встраив. устройство фиксированной установки (стационарный) (EV009211)
Version as reversing switch (*):Да
N - Количество вспомогат. переключающих контактов:2
N - Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт:132 кВт
Rated permanent current at AC-21, 400 V (*):250 А
N - Номинальный постоянный ток при AC-23, 400 В:250 А
[ue] номинальное рабочее напряжение:125 V постоянный ток
690 V переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции:750 В переменный ток 50/60 Гц
Исполнение выключателя:стационарный
[up] номинальное импульсное выдерживаемое напряжение:8 кВ
[ie] номинальный рабочий ток:AC-23A: 200 А переменный ток 50/60 Гц 500/525 V
AC-22A: 250 А переменный ток 50/60 Гц 220/240 V
AC-22A: 250 А переменный ток 50/60 Гц 380/415 V
AC-22A: 250 А переменный ток 50/60 Гц 440/480 V
AC-22A: 250 А переменный ток 50/60 Гц 480 V NEMA
AC-22A: 250 А переменный ток 50/60 Гц 500/525 V
AC-22A: 250 А переменный ток 50/60 Гц 660/690 V
AC-23A: 250 А переменный ток 50/60 Гц 220/240 V
AC-23A: 250 А переменный ток 50/60 Гц 380/415 V
AC-23A: 250 А переменный ток 50/60 Гц 440/480 V
AC-23A: 250 А переменный ток 50/60 Гц 480 V NEMA
AC-23A: 200 А переменный ток 50/60 Гц 660/690 V
DC-21A: 250 А постоянный ток 125 V 2 полюса последовательно
DC-22A: 250 А постоянный ток 125 V 2 полюса последовательно
DC-23B: 200 А постоянный ток 125 V 2 полюса последовательно
AC-21A: 250 А переменный ток 50/60 Гц 220/240 V
AC-21A: 250 А переменный ток 50/60 Гц 380/415 V
AC-21A: 250 А переменный ток 50/60 Гц 440/480 V
AC-21A: 250 А переменный ток 50/60 Гц 480 V NEMA
AC-21A: 250 А переменный ток 50/60 Гц 500/525 V
AC-21A: 250 А переменный ток 50/60 Гц 660/690 V
Стандарты:IEC 60947-1
IEC 60947-3
Степень загрязнения:3
Регламент reach:Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs:да
Не содержит ртути:да
Weee:На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Регламент rohs китая:Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Директива ec rohs:Соответствует
Серия:Compact
Гарантия:Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Информация о ремонтопригодности:Подлежит замене
Монтажная опора:монтаж на панель
рейка
Код совместимости:INV250
Экологическая отчетнсть:ENVPEP1304025
Статус устойчивого продукта:Грин Премиум продукция
Профиль кругооборота:N/A
Серия продукта:INV100...250
Краткое название устройства:Interpact INV250
Наименование продукта:Compact INV
Описание полюсов:3P
Тип сети:постоянный ток
переменный ток
Соответствие требованиям по изоляции :Да
Частота сети:50/60 Гц
Индикатор положения контакта:да
Механическая износостойкость:15000 циклы
Электрическая износостойкость:AC-22A: 1500 циклы 440 V переменный ток 50/60 Гц
AC-22A: 1500 циклы 500 V переменный ток 50/60 Гц
AC-22A: 1500 циклы 690 V переменный ток 50/60 Гц
AC-23A: 1500 циклы 440 V переменный ток 50/60 Гц
AC-23A: 1500 циклы 500 V переменный ток 50/60 Гц
AC-23A: 1500 циклы 690 V переменный ток 50/60 Гц
DC-22A: 1500 циклы 125 V постоянный ток
DC-23A: 1500 циклы 125 V постоянный ток
Степень защиты ip:IP40 в соответствии с IEC 60529
Температура окружающей среды при хранении:-50-85 °C
Тип привода:поворотная рукоятка
[icw] номинальный кратковременно допустимый ток:1.8 кА в течение 30 с в соответствии с IEC 60947-3
2.2 кА в течение 20 с в соответствии с IEC 60947-3
4.9 кА в течение 3 с в соответствии с IEC 60947-3
8.5 кА в течение 1 с в соответствии с IEC 60947-3
Рабочая температура:-25-70 °C
[ith] условный тепловой ток на открытом воздухе:250 А в 60 °C
Сертификаты:KEMA-KEUR
CCC
Степень защиты ik:IK07 в соответствии с EN 50102
Цвет рукоятки:черный
Наименование выключателя-разъединителя:Interpact INV250
Видимый разрыв:Да
[icm] номинальная включающая способность (на к.з.):30 кА автономный выключатель-разъединитель 690 V переменный ток в 50/60 Гц
330 кА с вышестоящим автоматическим выключателем для защиты 690 V переменный ток в 50/60 Гц
Шаг соединения:45 мм
Максимальная мощность:AC-23: 132 кВт в 500/525 V переменный ток 50/60 Гц
AC-23: 160 кВт в 660/690 V переменный ток 50/60 Гц
AC-23: 132 кВт в 380/415 V переменный ток 50/60 Гц
AC-23: 150 кВт в 440 V переменный ток 50/60 Гц
AC-23: 150 кВт в 480 V переменный ток 50/60 Гц (NEMA)
AC-23: 75 кВт в 220/240 V переменный ток 50/60 Гц
AC-23: 75 кВт в 230 В переменный ток 50/60 Гц (NEMA)
Стандартное применение:бесперебойное
Присоединение с верхней стороны:передний
Соединение с нижней стороны:передний
