Назначение: Подключение трехфазных индукционных и электронных счетчиков, закорачивание (шунтирование) вторичных цепей измерительных трансформаторов тока, отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, включение образцового счетчика для проверки без отключения нагрузки потребления.
Применение: Шкафы различного назначения, щиты и сборки, укомплектованные трехфазными счетчиками электрической энергии.
Согласно главе 1.5, п.15.23 ПУЭ 7 издания, цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки (клеммники).

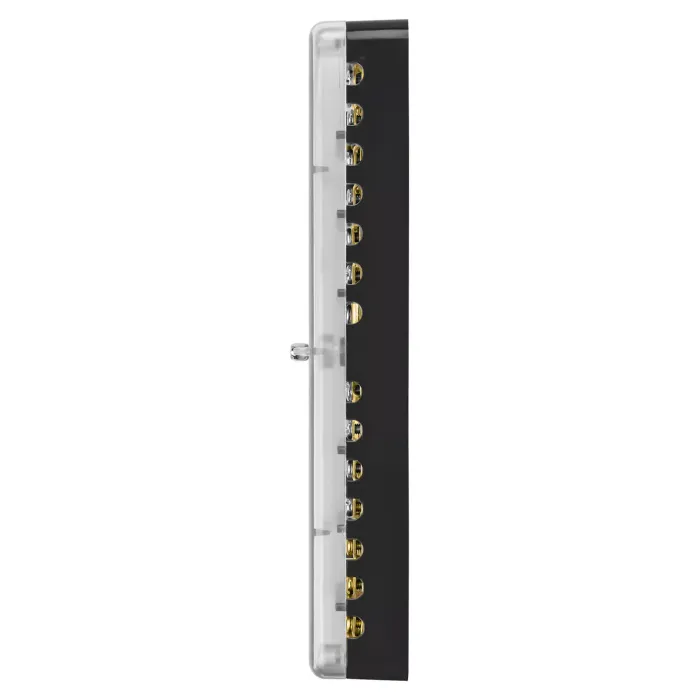

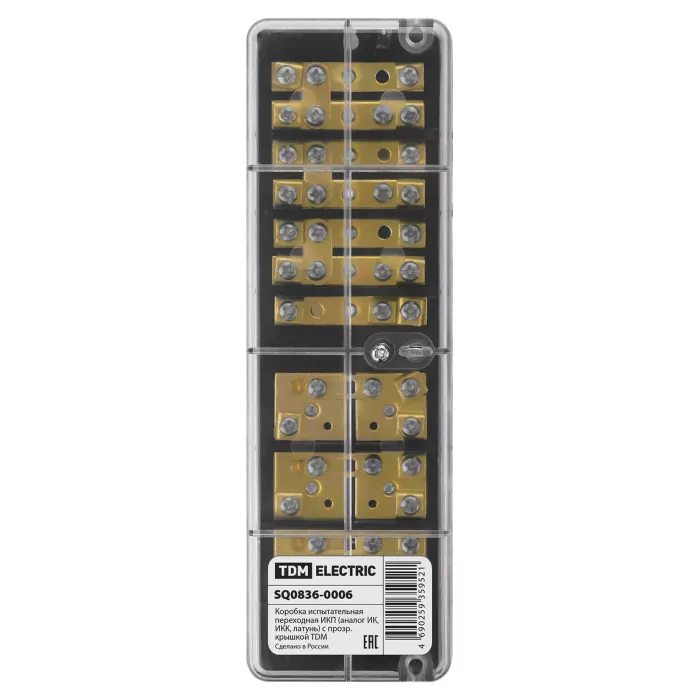

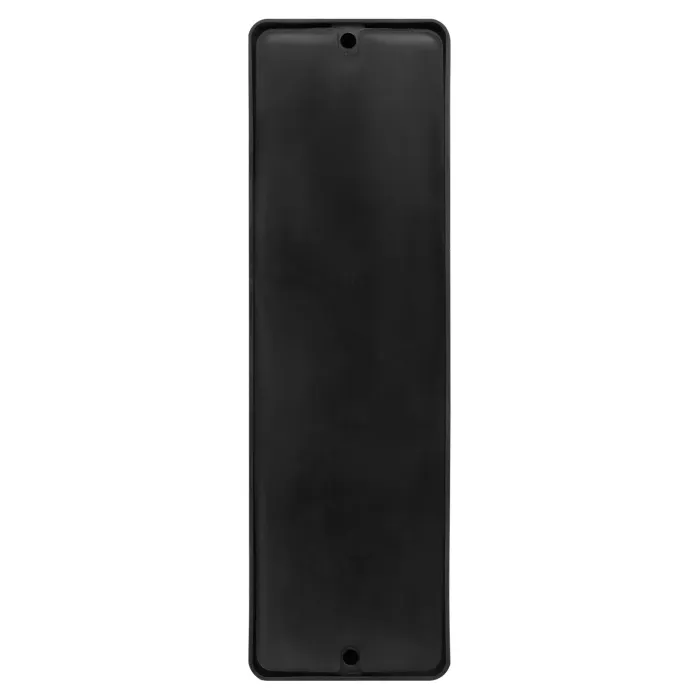

Конструкция: Конструктивно устройство состоит из:
основания с группами контактов (зажимов), к которым подключаются цепи напряжения (0, A, B, C) и тока (1 – 7).
защитной крышки, фиксируемой винтом, с возможностью
опломбировки.
Материалы: Винты изготовлены из оцинкованной стали.
Контактная группа изготовлена из оцинкованной стали, что позволяет применять как медные, так и алюминиевые проводники.
Корпус изготовлен из карболита – материала, стойкого к высоким (до 300°), температурам, обладающего высокой механической и коррозийной устойчивостью, отличными электроизо-
ляционными свойствами (диэлектрическая постоянная от 5.6 до 8.85), не подверженного воздействию агрессивных сред.
ETIM - 1
Тип компонента
встраиваемый монтажный комплект
