Назначение: Крепление токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.
Применение: Шкафы, щиты, сборки, панели.

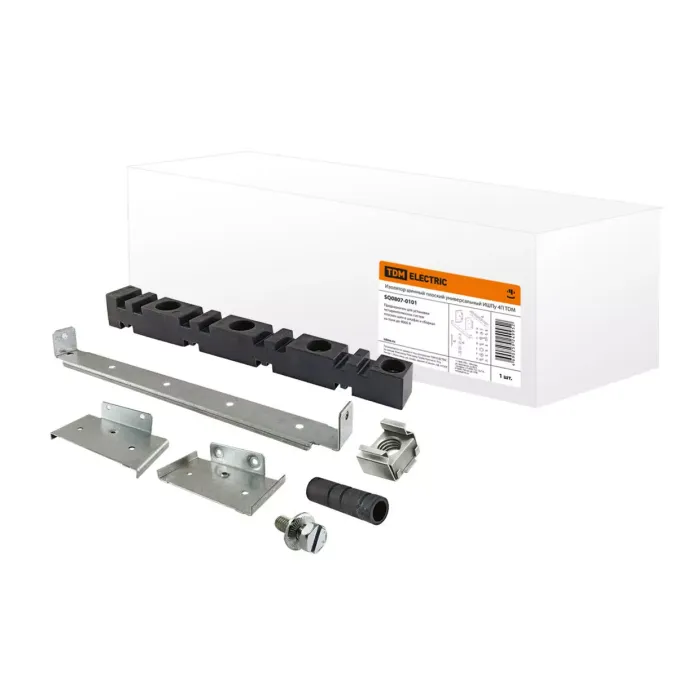

Преимущества: Готовый к применению набор для организации шинопроводов на номинальные токи до 4000 А.
Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин.
Конструкция: Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек.
В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм.
Изолятор крепится к корпусу при помощи соединительных скоб.
Шины устанавливаются по шкафу минимум на двух парах изоляторов.
Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек и гаек.
Материалы: Крепеж и соединительные скобы выполнены из оцинкованной стали.
Корпус изоляторов выполнен из диэлектрического пластика, армированного стекловолокном.
